燃气壁挂炉产品各主要部件介绍?

发布时间:2021-11-17 15:18:34 浏览:1594次

为确保产品的质量,“曼威奇”系列产品全部选用世界各国的优质部件,同时我们对产品的控制及保护功能做了进一步的改进和完善,以确保产品在同行中的先进性,下面我们对产品的各主要部件及相关的控制、保护功能进行分别介绍。

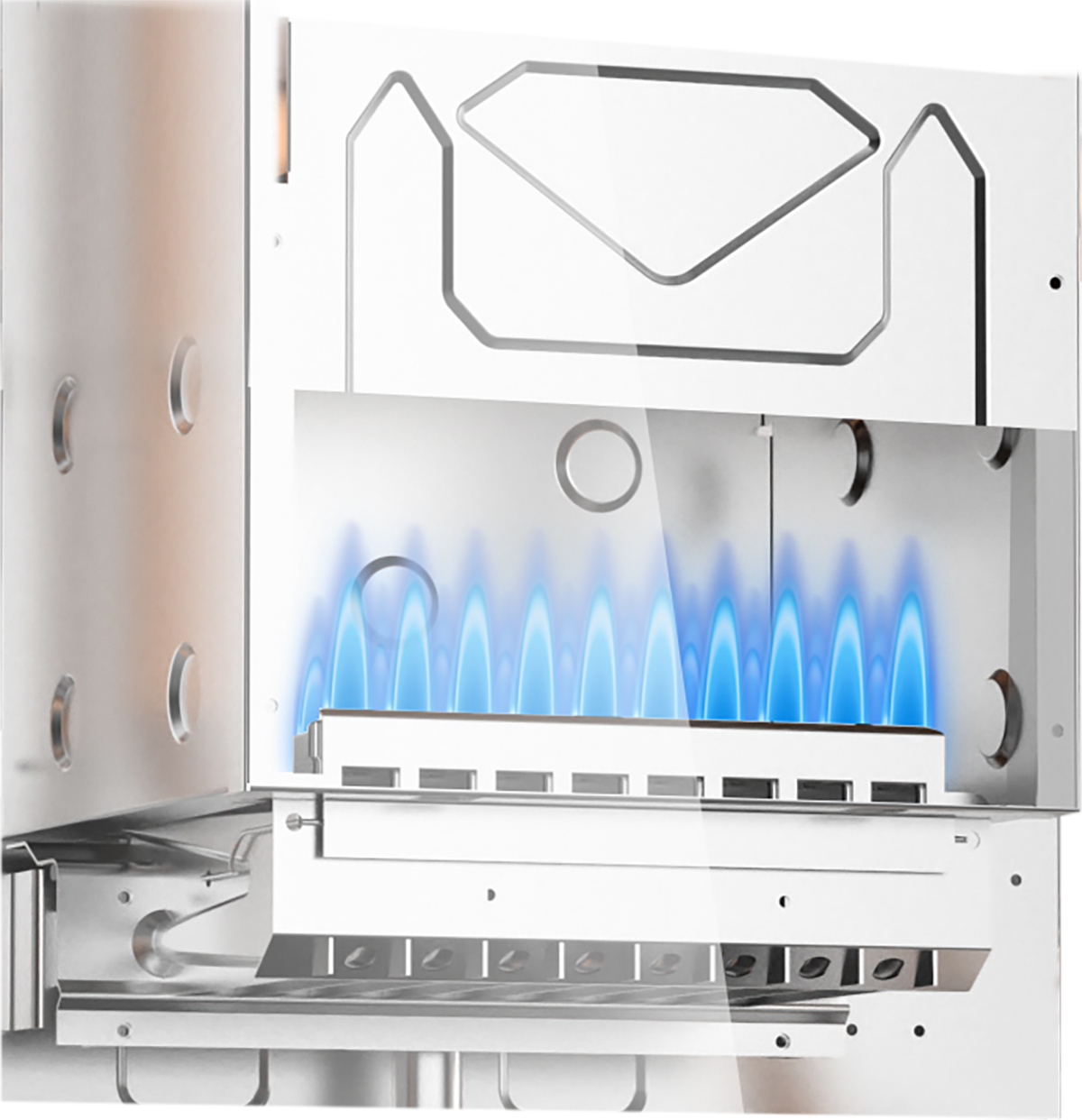

1. 燃烧室

燃烧室是家用锅炉能量转换部位,用于将燃气的化学能转换成系统循环水的热能,结构形式为炉排式结构,燃烧器头部采用采用口琴式结构,使得燃气能够在整个燃烧器平面上均匀喷出,点火燃烧后形成均匀的温度场,燃气燃烧产生的高温烟气将主换热器内的采暖系统水加热。燃烧器头部采用不锈钢材料,可较大限度地延长燃烧头使用寿命。在燃烧室内,燃烧室上部的扰流挡板可防止燃烧后的高温烟气直接排出燃烧室外,增加高温烟气的换热次数,降低排烟温度,提高热效率。

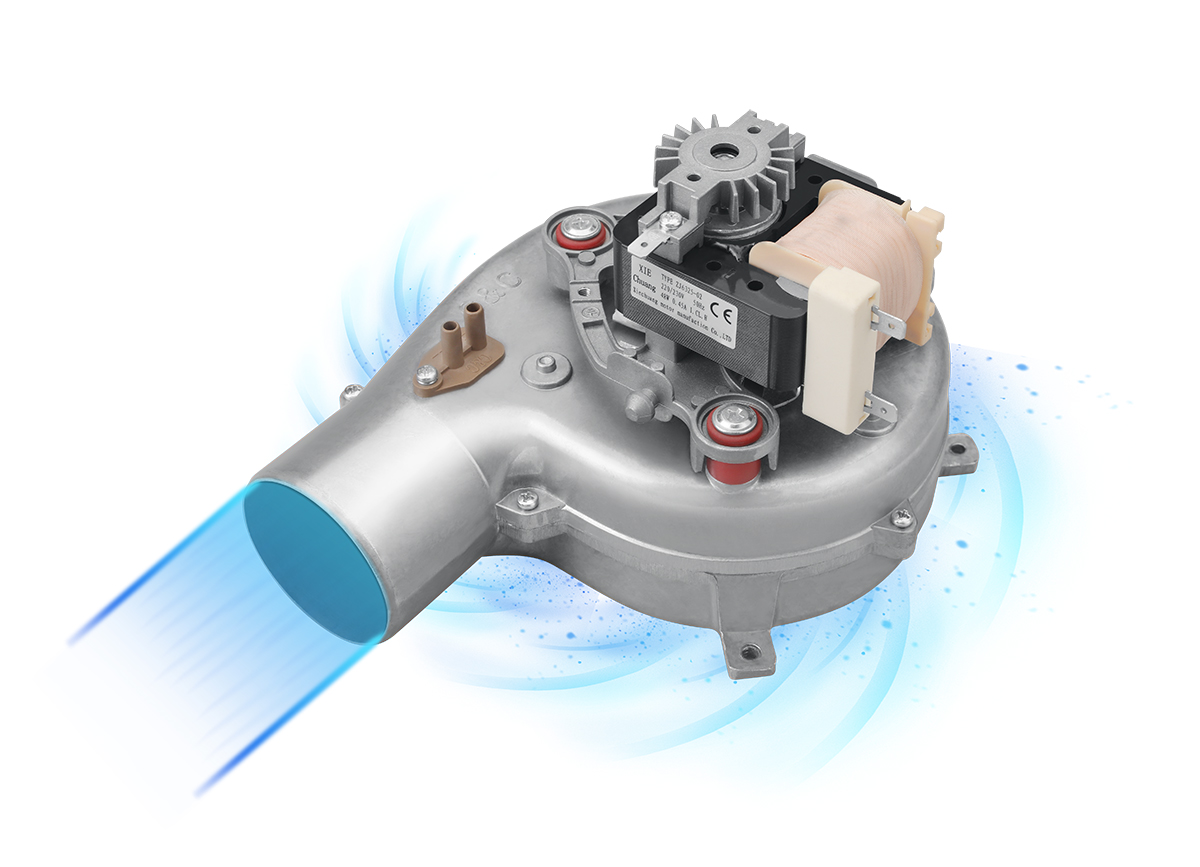

2.风机


风机的作用是以一定流速将烟气强制排出炉体,同时使燃烧室与室外之间形成稳定压差,保证适量新鲜空气进入燃烧室与喷嘴喷出的燃气以一定的比例混合,保证燃气在燃烧室内充分燃烧;燃烧室内保持微负压,烟气不会通过家用锅炉壳体间的缝隙散入室内,避免烟气中毒现象的发生。“曼威奇”家用机使用的是意大利SIT变频风机


3.膨胀水箱

用于容纳采暖系统媒质水受热膨胀后多出来的水体积,如果不能缓冲这部分膨胀水量,锅炉设备及管路系统将受到损害。为此,在系统上连接一个8升的密闭膨胀水箱用来容纳膨胀水量,同时稳定系统循环压力,缓解媒质水压力的变化。膨胀水箱里面的橡胶皮囊内充满1bar的氮气。当温度升高系统水体积膨胀时,挤压氮气进入水箱;温度降低系统水体积收缩时,氮气的压力则将水压回采暖系统。

系统内的膨胀水箱有两种:开放式和带橡皮膜的密闭式水箱。开放式水箱(主要是韩国产品及一些国内自主设计的产品)由水箱定压,可自动补水;即水箱与大气相连。机器只能放在系统的*点,否则不能越层安装,而且水易吸收空气中的氧气,在采暖系统中会对系统管道有锈蚀作用;当系统有泄漏时不易觉察和查找漏点。“曼威奇”系列产品采用密闭式膨胀水箱,断绝了与大气相通,不仅可以减少氧腐蚀,而且解决了垂直方向上水的静压问题,这样,水泵的扬程只需用于克服管道的沿程阻力和局部阻力。此种水箱对越层不存在障碍。当系统有泄漏需要补水时,容易发觉并试图找出漏点。

4.安全阀

用于系统水超压时放水,释放系统压力,保护管路系统不受损坏。其压力设定值为3 bar,当系统水压力超过3 bar时,安全阀自动放水泻压。

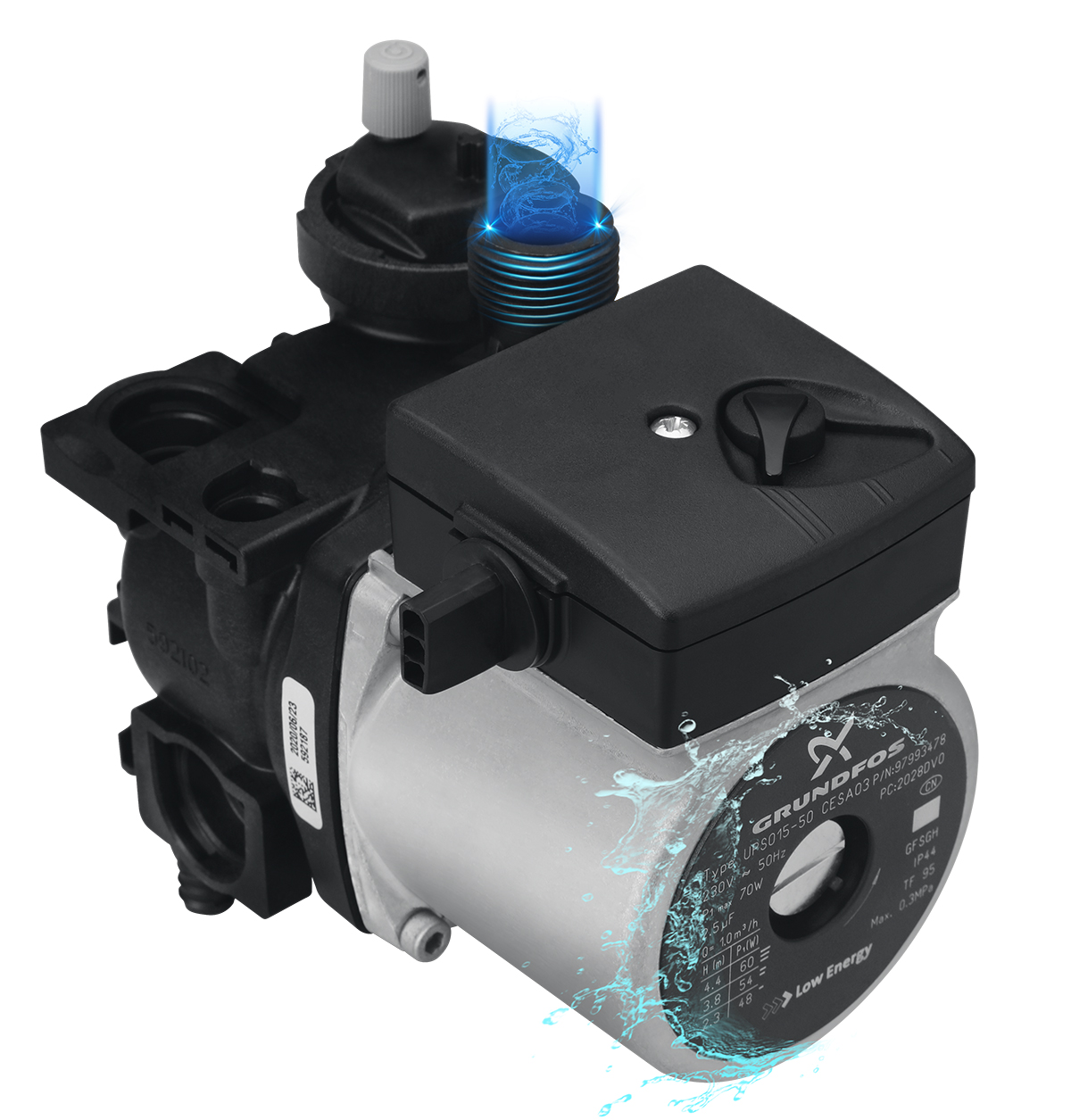

5.水泵

水泵是锅炉内循环的动力机构,实现系统水的循环。家用锅炉对其工作的稳定性、可靠性和噪音要求非常高。“曼威奇”系列产品采用质量稳定可靠,性能优于德国威乐水泵的格兰富水泵,泵的结构独特,不采用机械密封,而采用不锈钢套屏蔽密封(湿转子),工作时电机腔内任其进水,既做轴承润滑又做电机冷却,从根本上解决了水泵干转、漏水和噪声三大难题,可以耐120℃的高温,延长使用寿命,设计寿命为连续工作十几万个小时。


6.自动排气阀

用于自动排出系统内的残余气体,使管内始终充满水,以防止出现气塞或在管路*处积存气体从而导致系统出现供热不良或出现危险。

7.控制系统

用于控制和协调整个家用锅炉各个部件的运行。其中最主要的是控制印刷电路板,接收家用机内水泵、风机、燃气阀等部件传送过来的电信号,然后,发出指令使相应部件进行动作。另外,还有显示印刷电路板,用于显示锅炉的运行工矿及水温并在控制故障时显示故障代码。

8.补水装置

当系统缺水或压力不足时,应给锅炉补充水;当压力表示数低于0.5公斤时,此时应及时向家用机补水。否则,家用机低水压保护将启动,导致家用机点不着火。补水时只需将机组补水阀逆时针方向旋转,当水压表指示水压力达到1~1.5bar时再关闭注水阀即可,其操作简单方便。

9.压力表

显示采暖系统水压力,并提示正常工作压力范围。压力表蓝色示数为系统正常压力值(0.5-1.5公斤);红色示数为系统水低压区间(0-0.5公斤),系统水压过低会导致机器不启动,只有当压力大于0.3bar时家用机才启动;黑色示数为系统水高压区间(1.6-4.0公斤),当压力表示数为3公斤时,安全阀自动放水泻压,以保护管路系统。

10.同轴平衡烟道

采用全不锈钢材质,用于从室外吸入新鲜空气,并将燃烧后的废气排出室外。平衡式壁挂炉是一个封闭系统,燃烧室燃烧所需要的空气全部从室外吸入,燃烧产物排放到室外大气中去。同轴平衡烟道的吸、排气筒为一同心套筒,外层套管吸入室外空气,内管排放烟气。工作时依靠炉内抽力吸入室外空气,而炉内静压力状况不受室外风力影响,因为当风吹到外墙上的空气吸入口时,同样也吹到烟气排除口上,两者所受压强相同,所以炉内压力不会变化。这也是被称为平衡型的缘故。同时,排出的烟气可以将新鲜空气预热,提高家用机热效率。

11.燃气调节阀

将自动控制部件检测到的电信号通过电路板转换成用于调节燃气阀大小的机械动作,并将各安全部件检测到的安全信号转换成机械的通断动作。该部件将电、气和机械集于一体,属于家用机内最复杂的部件。“曼威奇”家用机使用的是世界*的比例式燃气控制阀品牌,采用意大利SIT大流量控制阀,,通过该阀的动作,完全实现比例式变频燃烧,根据设定温度自动调节燃气供应量,极大的节约了能源,减少运行费用。另外,家用机的一切影响使用的故障,最终都反映在燃气调节阀处于不开启状态。

12.温度传感器

用于采集系统内水的温度信号,并与设定值比较。用于控制燃烧器的开关和燃烧火苗的大小,使输出热量与系统需求的热量相符,在“曼威奇”壁挂炉内有三个温度传感探头,分别为卫生热水温度传感器,安装在卫生热水出水口处,采暖水温度传感器及极限温度传感器,都安装在采暖水出口处。

13.自动旁通阀

当系统回水受阻时,流经主换热器的水量就会减少。此时回到水泵吸入口的水流量,导致吸入口出的水流速减少。根据伯努利方程,系统压力增大,将自动旁通阀打开,以确保流经主换热器有足够的水量,避免当系统回水受阻时,主换热器内的温度因水量减少而升高,从而损坏主换热器,起保护主换热器的作用。

14.流量开关

用于检测卫生用水是否流过,流量开关在水流量超过2L/min时才能打开,同时接通电路将信号传给电路板,电路板发出指令使锅炉在采暖或热水中自由转换,该机型中,其流量开关与水路组件构造在一起。

15.空气压差阀

用于检测风机的工作状态、风道和烟道的畅通状况。当烟道通风不畅或有倒风情况发生时,风压差开关自动断开,火焰自动熄灭,当故障排除或风向、风力改变后,机器自动起动。
